- 液位儀表 首頁 > 液位儀表
UYB系列電容式液位計利用探極與容器間形成的電容量隨物(液)位呈線性變化規律，將物(液)位的變化量轉換成線性的4-20mADC標準信號輸出。該液位計采用了射頻穩頻穩幅設計，并通過內部的線性化和補償校正網絡，解決了溫度、壓力、濕度等因素對測量精度的影響，具有很好的抗干擾性和可靠性，使得在任何復雜環境下(如：高溫，高壓，強弱腐蝕)介質物位或液位測量變得簡單和容易。
UYB系列電容式液位計技能測量固體介質的物位有能測量液位介質的液位。能用于工業現場幾乎所有介質的測量。可廣泛用于石油、鋼鐵、冶金、油田、化工、水泥、火力發電廠、輕工業、污水處理等行業。
產品特點
※結構簡單，安裝方便。
※能對幾乎所有強、弱腐蝕介質物位進行連續測量
※工作溫度高，從-160-+250℃
※工作壓力高，從-0.1-32MPa
※幾乎不受壓力，溫度，濕度等因素對測量的影響
※抗干擾性強，工作穩定、可靠
※防爆設計，適合爆炸性環境使用
※提供特殊應用設計
螺紋式安裝 法蘭式 軟纜式
技術參數
測量探極：單探極(金屬容器);雙探極(非金屬容器)
探極形式：1、不銹鋼剛性探極
2、不銹鋼柔性探極
3、聚四氟乙烯護套剛性探極
4、聚四氟乙烯護套柔性探極
測量范圍：鋼性電極：0-3m(超過3m可特殊訂貨)
柔性電極：0-60m(超過60m可特殊訂貨)
測量精度：0.5、1.0級
輸出信號：4-20mADC(二線制)
負載電阻：0-600Ω
傳送距離：<1000m
工作電源：18-24VDC
工作壓力：0.6、1.0、2.5、6.4-32Mpa
工作溫度：-160-250℃
環境溫度：-50-+80℃
相對濕度：≤85%
被測介質最大顆粒：≤5mm
安裝方式：1、法蘭：DN20-DN150(一般按DN25供貨)
2、M27×2螺紋
接線盒接口：M20×1.5內螺紋
防爆等級：ExibⅡCT5

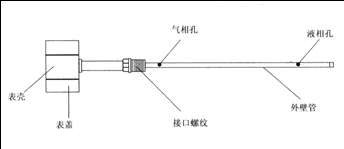

典型安裝應用示意圖

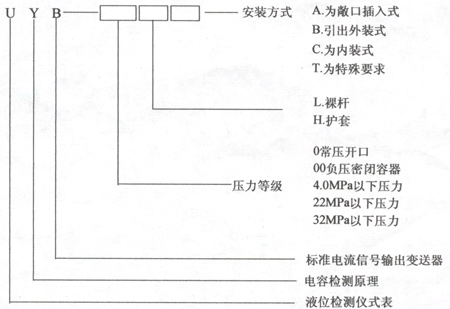

型號說明
UYB系列電容式液位計適用工位
序號 | 檢測點點名稱 | 檢測介質 | 溫度不大于℃ | 壓力不大于MPa | 介質特點 | 檢測范圍不大于mm | 液位計結構安裝形式 | 參考型號 |
1 | 鍋爐汽包液位 | 水 | 200℃ | 1.6 | 高溫 | 500 | 帶散熱管外裝或分體安裝 | UYB-40B |
2 | 造汽汽泡 | 水 | 200℃ | 1.6 | 高溫 | 500 | 帶散熱管外裝或分體安裝 | UYB-40B |
3 | 變換飽和塔 | 水 | 150℃ | 0.8 | 水較臟 | 1000 | 帶散熱管外裝或分體安裝 | UYB-40B |
4 | 變換熱水塔 | 水 | 150℃ | 0.8 | 水較臟 | 1000 | 帶散熱管外裝或分體安裝 | UYB-40B |
5 | 變換冷凝塔 | 水 | 50℃ | 0.8 | 水較臟 | 1000 | 外裝 | UYB-40B |
6 | 碳化塔綜合塔 | 碳化液、稀氨水 | 50℃ | 0.8 | 多有結晶易堵塞 | 按用戶要求 | 內裝 | UYB-40B |
7 | 銅塔 | 醋酸銅氨液 | 50℃ | 16MPa | 可能有沉淀油污 | 500-1000 | 外裝需加排污 | UYB-220B |
8 | 堿洗塔 | 堿液 | 50℃ | 16MPa | 可能有沉淀油污 | 500-1000 | 外裝需加排污 | UYB-220B |
9 | 銅液氨冷器 | 液氨 | 30℃ | 0.6MPa | 可能有沉淀油污 | 1000-1500 | 外裝需加排污 | UYB-40B |
10 | 銅液再生器 | 銅氨 | 80℃ | 0.3MPa | 可能有沉淀油污 | 1000-1500 | 散熱 | UYB-40B |
11 | 氨分 | 液氨 | 30℃ | 32MPa | 高壓 | 500 | 視設備結構定 | UYB-320B |
12 | 冷交 | 液氨 | 5-15℃ | 32MPa | 高壓 | 500-800 | 視設備結構定 | UYB-320B |
13 | 合成氨冷器 | 液氨 | 5-15℃ | 0.3MPa | 管內高壓 | 1000-1500 | 內外均可 | UYB-40B |
14 | 合成廢熱鍋爐 | 水 | 200℃ | 1.6MPa | 高濕 | 500 | 帶散熱管或分裝 | UYB-40B |
15 | 液氨貯罐 | 液氨 | 30℃ | 2.5MPa | 正常 | 視用戶需要 | 外接 | UYB-40B |
16 | 拖探塔 | 脫碳液 | 150℃ | 1.6MPa | 再生時溫度較高 | 1000-1500 | 高濕需加散熱 | UYB-400B |
17 | 高壓水洗、氨洗 | 水 | 50℃ | 22MPa | 高壓 | 500-800 | 高溫需加散熱 | UYB-220B |
18 | 醇分 | 甲醇 | 50℃ | 22MPa | 可能有石蠟 | 500-800 | 視設備結構定 | UYB-220B320C |
19 | 醇洗 | 水、甲醇 | 50℃ | 22MPa | 可能有石蠟 | 500-800 | 視設備結構定 | UYB-220B |
20 | 甲醇精餾塔 | 精甲醇 | 120℃ | 1.6MPa | 正常 | 1000-1500 | 外裝 | UYB-40B |
21 | 甲醇脫醚塔 | 精甲醇 | 120℃ | 1.6MPa | 正常 | 1000-1500 | 外裝 | UYB-40B |
22 | 尿素-分塔 | 尿液 | 160℃ | 1.6MPa | 腐蝕、結晶 | 1000-1500 | 內裝 | UYB-40B |
23 | 解析塔 | 尿液 | 140-110 | 1.6MPa | 高溫、臟 | 1000 | 內外均可 | UYB-40B |
24 | 尿液緩沖槽 | 尿液 | 常溫 | 1.6MPa | 腐蝕 | 1000 | 內外均可 | UYB-40B |
另外尚有油分、甲醇中間貯罐、甲醇貯罐尿素用液氨貯罐及用戶提供的其它兩點 | ||||||||
